一、獨家的生產廠家

河北拓安管業有限公司是國內唯一生產薄壁咬合加強筋螺旋焊管的專業廠家，專業從事煤礦管材的生產、研發和應用開發。該產品獲得國家專利（發明專利號為：ZL2013 1 0102576.4）。

我公司生產的管材壁厚從1.2mm～4mm，管徑從100mm～1600mm，是目前國內最大的以薄壁卷板形式生產螺旋焊管的企業。原料采用優于國標的鋼帶，管材生產采用自主研發的國內首創先進的鋼帶疊加纏繞工藝、采用世界先進的完全自動化的焊接技術。具有加工工藝先進，綜合性價比高等優點。是一種技術先進、環保、節能、無污染、可重復利用的創新產品，被列為河北省重點發展項目之一。同時填補了國內新型加強筋瓦斯抽放管道的市場空白。

二、產品簡介

我公司生產的不銹鋼螺旋焊管是以優質不銹鋼為原材料，鋼帶厚度一般為1.2～4mm，通過專用螺旋焊管成型機一次咬合焊接成型，相鄰的鋼帶為一鋼帶進行翻邊處理并與下一鋼帶進行翻邊搭接處理，同時進行焊接，形成特有穹筋結構，然后在管體兩端分別焊接有獨特結構特征的預制法蘭盤。

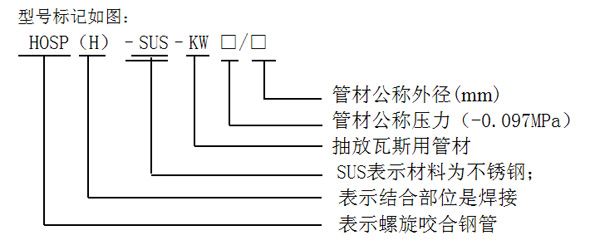

1、型號標記如圖


示例：HOSP（H）- SUS - KW (-0.097)/150表示管材公稱壓力為-0.097MPa、公稱外徑為150mm、材料為不銹鋼的煤礦井下抽放瓦斯用螺旋咬合焊接鋼管。

2、管材長度

管材的單根長度為6m，具體長度也可據用戶要求而定，其極限偏差為訂貨長度的(-0.5～+2)％。

3、管材尺寸

管材的公稱外徑、壓力與壁厚，見下表（單位：毫米）

三、產品工藝流程

第一步：將不銹鋼鋼帶螺旋纏繞咬合焊接而成，相鄰的鋼帶為一鋼帶進行翻邊處理并與另一翻邊處理鋼帶進行搭接并對搭接縫進行焊接。

第二步：在管體兩端分別焊接預制法蘭盤。

四、產品結構形式

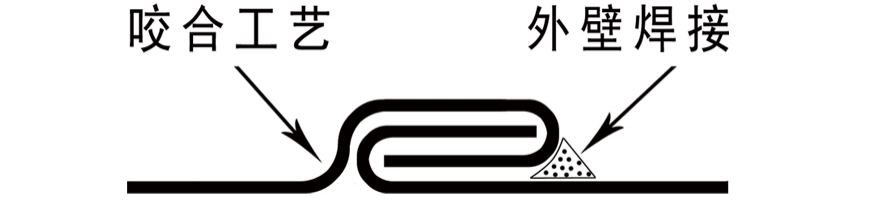

主要結構圖

五、應用范圍：

煤礦井下用正、負壓通風管材；煤礦井下用抽放瓦斯管材。

六、產品特點：

1、管材的質量輕：管材采用薄壁鋼帶制成，降低了管材的重量。

2、管材的安全性能高：管材內壁光滑、流通能力強，流體阻力小。

3、管材結構強度高：管材具有特有的穹筋結構，起到加強筋的作用，提高了管材的抗負壓強度。

4、管材的氣密性好。對管材咬合部位進行焊接，形成獨特的焊縫結構，提高了螺旋焊管本身的氣密性。

5、管材的導電性能好。金屬材料提高了管材壽命，抗腐蝕性能好，同時具有阻燃抗靜電特性。

6、管材的特殊性。管材成型過程中獨特的咬合結構，使得該管材在煤礦瓦斯輸送過程中，因地質變化，產生的位移或拉伸，咬合部分通過延伸而釋放3%-6%的長度，同時又確保瓦斯氣體不泄露。這是其它普通金屬管材都不具備的特性。

7、管材便于運輸，安裝費用低。

七、質量保證檢驗工藝如下：

原材料鋼帶檢驗——咬合成型檢驗——焊接檢驗——定尺切割檢驗——法蘭焊接檢驗——最終檢驗
檢驗項目見下表

八、產品運輸與貯存

1、運輸

管材運輸時，應避免劇烈撞擊、拋摔。

2、貯存

（1）保管管材的場地或倉庫，應選擇在清潔干凈、排水通暢的地方，遠離產生有害氣體或粉塵的廠礦。在場地上要清除雜草及一切雜物，保持管材干凈；

（2）在倉庫里管材不得與酸、堿、鹽、水泥等對管材有侵蝕性的材料堆放在一起；

（3）大口徑管材可以露天堆放，可在通風良好的料棚內存放，但必須上苫下墊；
（4）堆放層數：公稱尺寸500≤DN＜800，堆放層數≤4；公稱尺寸DN≥800，堆放層數≤3。

九、管材安裝

1、施工安裝前應檢查管材的規格型號及使用場合，管材的標記應面向外側處于顯眼位置。

2、管材安裝時，不得軸向扭曲，穿越墻壁或架棚時，不宜強制校正。

3、管材安裝時必須按照不同管徑和要求設置管卡或吊架（2-3米為宜），位置應準確，應在封閉前做好試壓和隱蔽工程的驗收記錄。

4、安裝現場不得有明火，禁止明火烘彎，管材不得作為拉攀、吊架等使用。

5、搬運管材時應小心輕放，嚴禁劇烈撞擊或與金屬等物體接觸及拋、滾、摔、拖。

十、安全警示

1、本產品使用壓力不得超過管材公稱壓力。

2、管材只得用于正壓通風、負壓通風和抽放瓦斯等用途，不得用于其它用途。

3、瓦斯抽采系統管材按設計要求須采取可靠的防靜電措施。

十一、產品執行標準

GB/T 12771-2008      流體輸送用不銹鋼焊接鋼管

GB/T 20878-2007   不銹鋼和耐熱鋼 牌號和化學成分

GB/T 3280-2015    不銹鋼冷軋鋼板和鋼帶

GB/T 12771-2008   流體輸送用不銹鋼焊接鋼管

GB/T 3092-2015    低壓流體輸送用焊接鋼管

GB/T 9119-2010    板式平焊鋼制管法蘭

GB/T 9124-2010    鋼制管法蘭 技術條件

SY/T 5037-2012    低壓流體輸送管道用螺旋縫埋弧焊鋼管

AQ 1076-2009      煤礦低濃度瓦斯管道輸送安全保障系統設計規范
